Поверхностный насос для скважины

Для многих владельцев частных домов, коттеджей и крыш вопрос водоснабжения становится достаточно острым. Где-то можно использовать центральное водоснабжение, а где-то нет, поэтому проблема решается путем бурения скважины и установки насосного оборудования, которое будет закачивать воду в систему трубопроводов дома. Некоторые люди также бурят скважины на своих участках, чтобы не платить много денег за то, что уже находится у них под ногами. Сегодня мы расскажем вам, что такое поверхностный скважинный насос, что такое хорошо и что такое плохо, сравним его с погружным насосом и рассмотрим различные решения.

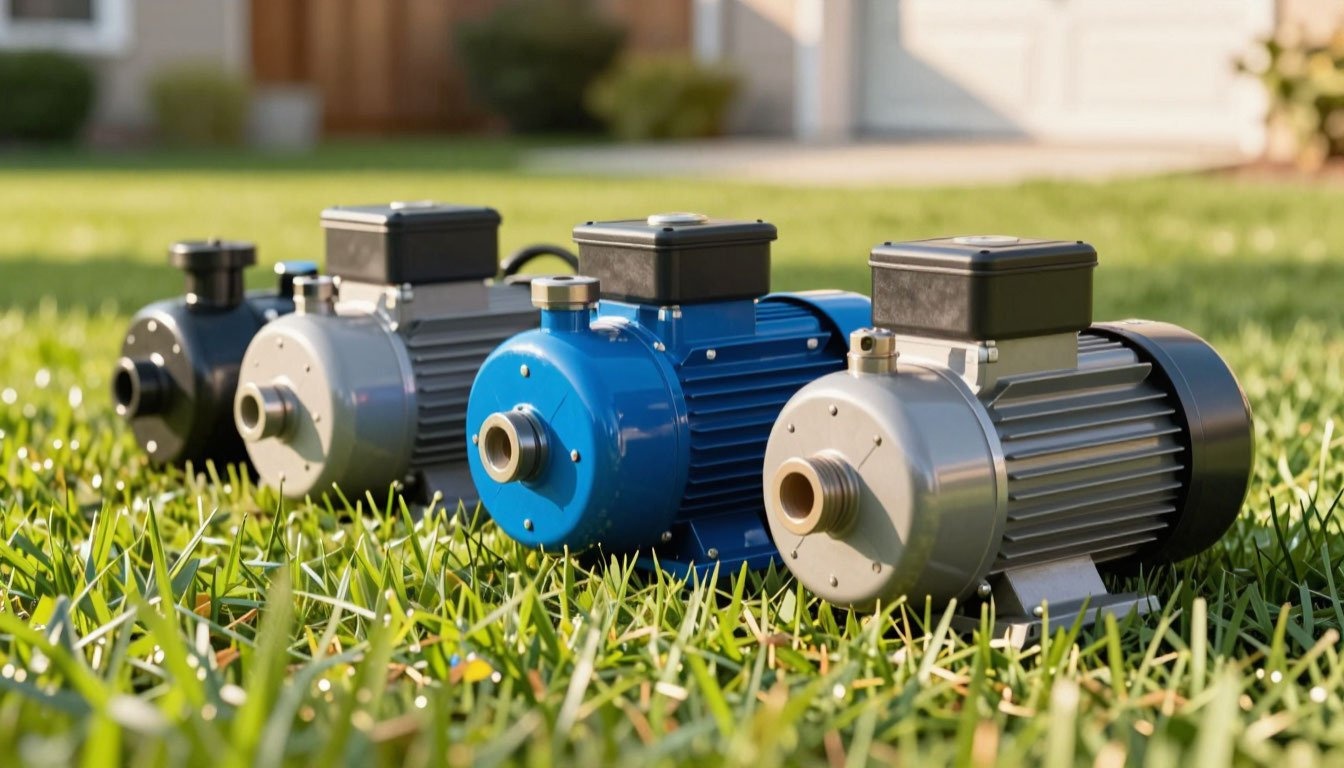

ТОП-6 лучших поверхностных водяных насосов

  1. UNIPUMP MH 500C
  2. UNIPUMP QB 60
  3. GRUNDFOS MQ 3-35
  4. KRATON PWP-370
  5. ДЖИЛЕКС ДЖАМБО 60/35 НС
  6. SPERONI KPM 50



Поверхностные насосы - что это

Существует два типа насосов - погружные и поверхностные. Об их различиях можно догадаться по названию, но чтобы лучше понять разницу между этими устройствами, необходимо знать их важные характеристики. Мы не будем углубляться в дизайн, а лишь обсудим наиболее важные отличия.

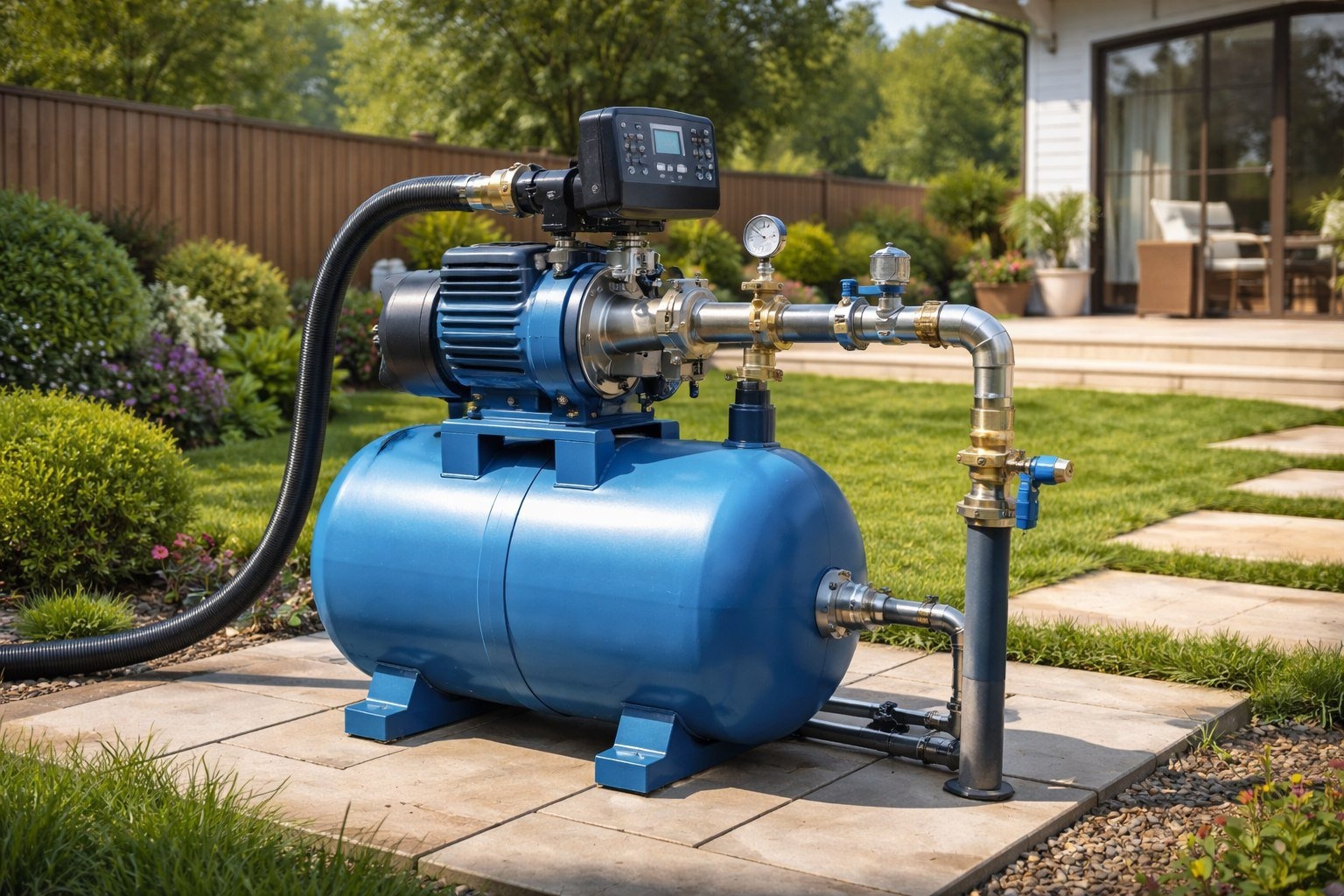

Насосная станция - насос и аккумулятор

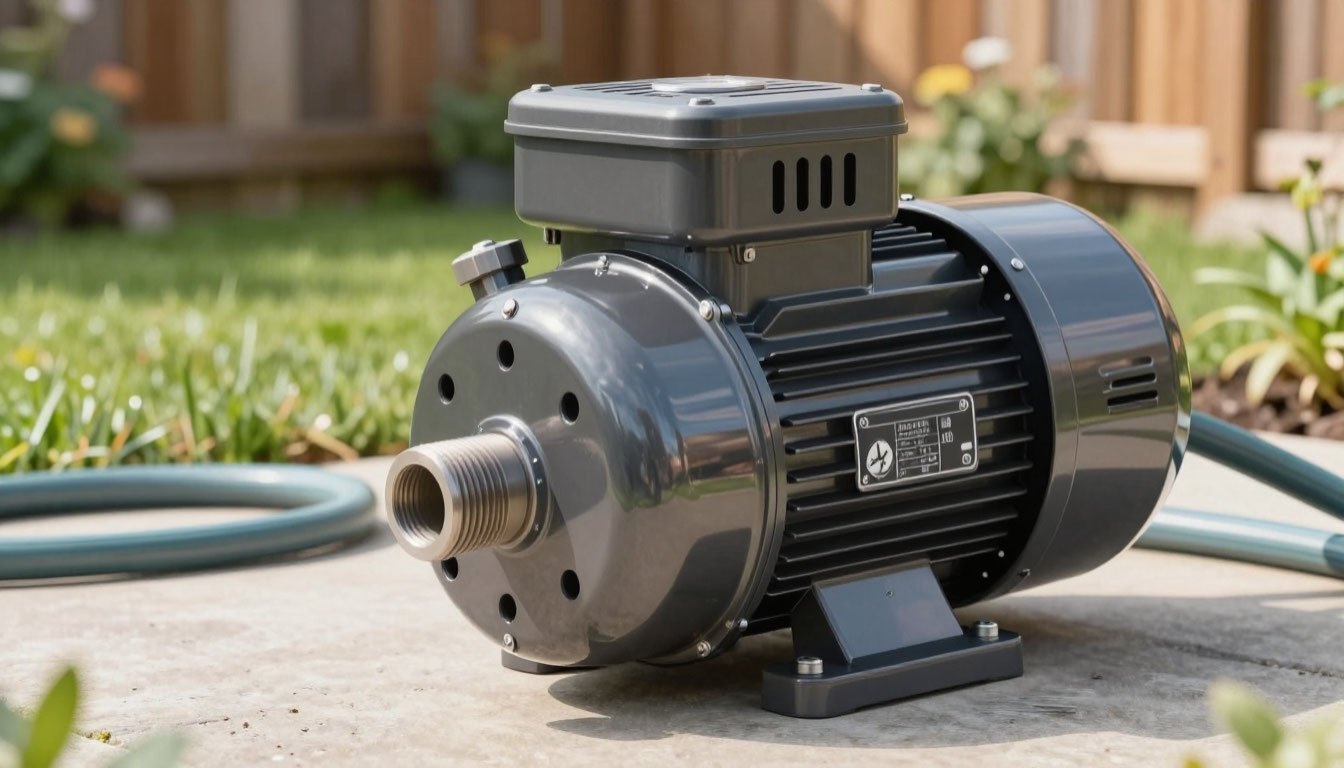

Поверхностный насос представляет собой самовсасывающее устройство. Максимальная высота, на которую он способен поднять воду со дна колодца, составляет 10,3 метра - значение, рассчитанное как максимально возможное при нормальном атмосферном давлении. В реальности это значение находится на еще более низком уровне, около 8 метров, поскольку на работу оборудования влияют различные факторы, вызывающие потери мощности.

Внешний насос и эжектор

8 метров для добычи высококачественной, пригодной для питья воды явно недостаточно, поэтому такое оборудование дополняется выносными эжекторами - устройствами, позволяющими увеличить глубину подъема до 40 метров.

Эжектор

Средняя производительность поверхностного насоса не очень высока - от 1 до 4 кубических метров в час, но этого достаточно для удовлетворения всех бытовых потребностей даже большой семьи.

Поверхностный насос забирает воду из скважины через трубу

Рабочее давление агрегатов также значительно различается в зависимости от модели. Простые устройства имеют давление около 2 бар, а более мощные могут достигать 5, что соответствует 20 и 50 метрам водяного столба соответственно.

Погружные насосы опускаются непосредственно на дно скважины и управляются с помощью дистанционного устройства. Они не всасывают воду, а нагнетают ее в систему труб, что позволяет использовать такие устройства даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования достаточно выбрать модель с нужной мощностью, в зависимости от глубины скважины.

Глубинный скважинный насос

Такие устройства могут обеспечить очень большой поток воды - в среднем производительность составляет около 10-15 кубических метров.

Что такое погружные насосы для скважин, их технические характеристики, цены и, конечно же, основные критерии выбора такого оборудования. Мы постараемся полностью ответить на эти важные вопросы в специальной статье.

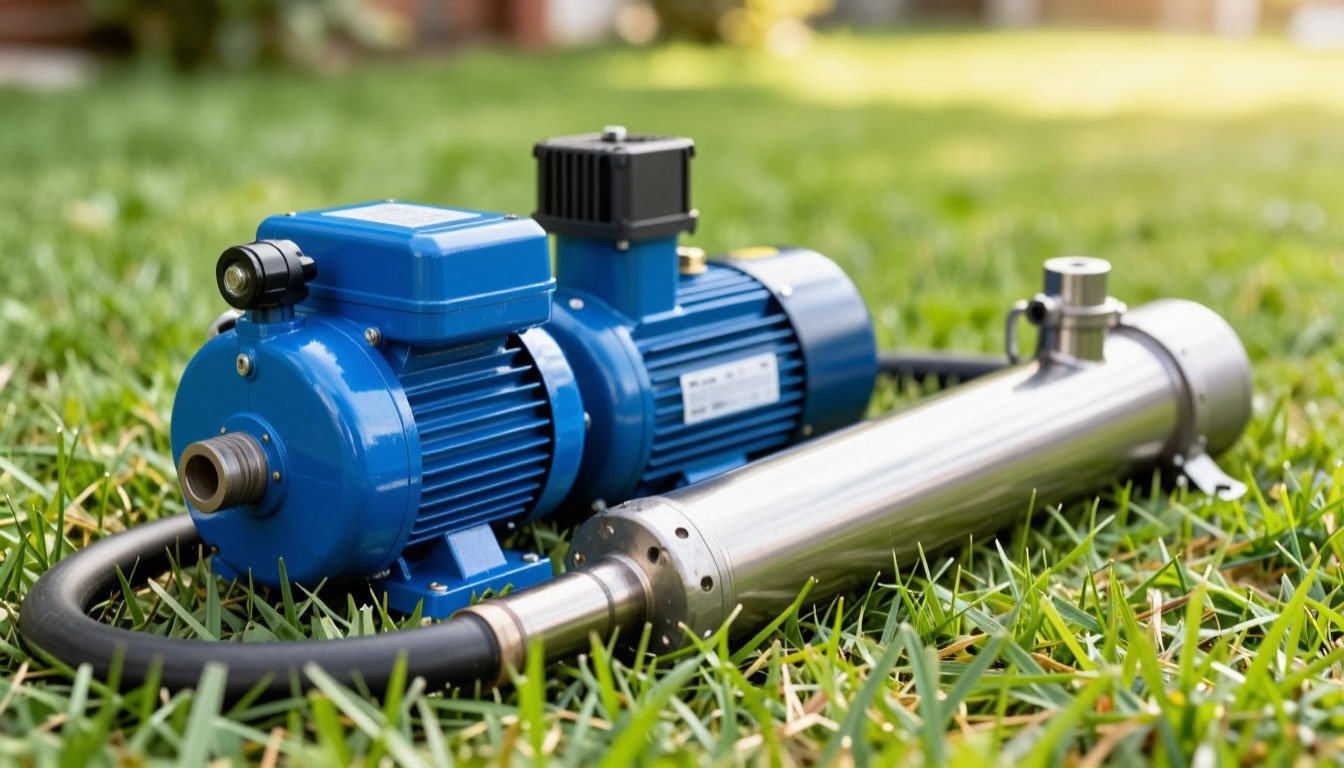

Сравнение поверхностного и погружного насоса

Какой вариант следует предпочесть на вашем участке, если глубина колодца подходит для обоих типов? Давайте попробуем разобраться в этом вопросе. Нам необходимо знать следующее.

  1. Что касается надежности, то говорить о разнице невозможно, ведь качественным или откровенно плохим может быть и то, и другое. Здесь важнее обратить внимание на производителя, компоненты оборудования, сервис и так далее.
  2. Основным слабым местом обоих типов насосов является электродвигатель, который может страдать от перегрева, износа подшипников, короткого замыкания и так далее. Хорошо знать! Погружной насос охлаждается жидкостью, в которую он погружен. Поверхностный насос охлаждается крыльчаткой, установленной на валу и приводимой в движение тем же двигателем.
  3. Гораздо важнее знать потребляемую мощность и производительность оборудования и соотнести ее с максимально возможным расходом воды в доме, например, летом мы хотим постоянно поливать сад.
  4. Именно здесь на помощь приходит погружная система, поскольку для подъема воды ей требуется меньше усилий, чем поверхностной системе, и чем больше глубина, тем больше разница. Для скважины глубиной 15 метров разница в потреблении составит порядка 25-30%.

    Компактная насосная станция для небольшого дома и орошения

  5. Еще одним важным моментом является обслуживание станции. Здесь лидируют поверхностные установки, ведь чтобы добраться до них, достаточно открыть люк и спуститься в кессон, где все установлено. Этому способствует и более простая конструкция поверхностного насоса. Демонтаж погружного насоса очень сложен без знания устройства и наличия специализированного инструмента. Кроме того, его трудно собрать обратно, поскольку к этому устройству предъявляются очень высокие требования по герметичности корпуса - дайте поскользнуться, получите немедленный выход из строя оборудования, и вы останетесь вообще без воды.
  6. С точки зрения цены, конечно, выгоднее брать поверхностные станции, но если у вас всегда большой расход воды, то разница в первоначальной стоимости со временем выровняется за счет экономии на электроэнергии.

Как правило, вы сами решаете, что покупать, а мы продолжаем знакомить вас с поверхностным оборудованием.



Виды поверхностных насосов

Мы уже вскользь упоминали, что поверхностный насос - это самовсасывающее устройство. Это означает, что он может самостоятельно выкачивать воздух из труб - что невозможно для погружных и циркуляционных насосов, которые в совокупности известны как обычные всасывающие насосы.

Насосная станция и гидравлические соединения различных типов

Стандартный поверхностный насосный агрегат включает в себя не только насос, но и другие компоненты:

  1. Гидравлический аккумулятор или мембранный бак, который вмещает определенный объем воды для поддержания нормального давления в трубопроводах.
  2. Всасывающий патрубок.
  3. Ответвление трубы.
  4. Запорная, контрольная и дозирующая арматура.
  5. Система фильтрации.

Подача воды в дом с помощью поверхностного насоса.

Все поверхностные насосы являются лопастными, но жидкость в рабочей камере может двигаться по-разному. Их можно разделить на вихревые и центробежные насосы. В чем заключается существенная разница?

Центробежный насос

Центробежный насос имеет постоянно вращающееся рабочее колесо, состоящее из двух параллельно расположенных дисков. Между дисками находятся лопасти. Детали вращаются в разных направлениях.

Центробежный насос Pedrollo

В системе может быть более одного такого рабочего колеса, что определяет производительность и назначение насоса. В бытовых системах колеса и двигатель имеют общий вал и находятся в одном корпусе. В промышленных установках более распространено раздельное расположение, но все детали всегда устанавливаются на одной раме. Двигатель соединен с приводным валом через ременную передачу или коробку передач.

В принципе, это все, что нужно знать пользователю об этих насосах, поскольку остальные характеристики относятся к промышленному сектору.

Вихревой насос

Вихревой насос - несмотря на свои лопасти - перекачивает воду в другом направлении и по другому принципу. Вытеснительная камера имеет круглую форму, а напорный и выпускной патрубки соединены в канал, разделенный уплотнением. Когда вода проходит через него, он закручивается в двойной винт, похожий на цепочку ДНК. Под действием центробежной силы от шнека она поступает в разгрузочный порт, где ускоряющая сила воды преобразуется в силу давления.

Вихревой насос

В центробежном насосе вода движется вдоль вала и, пройдя через колесо, может сразу же изменить направление на осевое, радиальное или перпендикулярное, в зависимости от конструкции устройства.

Центробежные насосы могут создавать очень высокие давления, но имеют большие потери энергии, в результате чего эффективность значительно снижается по сравнению с центробежными насосами. Поэтому они предпочтительны только в тех случаях, когда нет другого решения и требуется действительно высокий напор.

Вихревой насос имеет компактный корпус

Еще одним преимуществом вихревого насоса является его способность лучше перекачивать жидкости с высокой долей нерастворимых в воде примесей, таких как песок или глина. Это одно из лучших преимуществ насоса Vortex - его способность перекачивать жидкости с высоким содержанием растворимости, такие как песок или глина.





Основные параметры для выбора насоса

Итак, мы уже писали о том, на какую высоту нужно поднимать воду. На что еще нужно обратить внимание при выборе? Нам нужно точно знать расстояние скважины от дома и объем жидкости, который необходимо перекачать, что будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды в любой момент времени. Банальный пример: откройте кран, ближайший к точке входа в здание - получите хороший напор, откройте другой - напор упадет, и поток воды будет наименьшим в удаленной точке.

Насос в деревянной конструкции

Расчеты здесь в принципе несложные, и их можно выполнить самостоятельно с помощью онлайн-калькулятора или просто изучив инструкции от производителя.

Водяной блок в системе трубопроводов должен иметь постоянное давление не менее 0,3 бар. Это также следует учитывать при выборе насосной станции.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора - чем он больше, тем стабильнее среднее давление в системе водоснабжения. Дело в том, что насос не работает непрерывно после включения, поскольку ему необходимо охладиться и не нужно постоянно повышать давление после достижения рабочего давления. Система устроена таким образом, что закачивает воду в аккумулятор давления, в котором установлен обратный клапан для предотвращения обратного потока воды при отключении насоса. Когда давление в аккумуляторе достигает заранее установленного порога, насос останавливается. Если вода все еще забирается, он постепенно снизится до минимального значения, что послужит сигналом для перезапуска насоса.

Мембранный бак - от него зависит стабильность давления на кране

Это означает, что чем меньше размер аккумулятора, тем чаще насосу придется запускаться и останавливаться и тем чаще будет повышаться и понижаться давление. Это приводит к ускоренному износу механизма запуска двигателя - в таком режиме насосы служат недолго. Поэтому, если вы планируете постоянно пользоваться колодезной водой, приобретите для своего резервуара насосную станцию большей мощности.

Колодезная вода для дома

При обустройстве скважины в ней устанавливается обсадная труба, по которой вода поднимается наверх. Эта труба может иметь разные диаметры, т.е. иметь разную пропускную способность. В соответствии с секцией обсадной трубы вы также можете выбрать подходящее оборудование для вашего дома.

Интересные знания! В настоящее время наиболее распространенный размер обсадных труб составляет 100 мм.

Всю необходимую информацию вы найдете в инструкции по эксплуатации приобретаемого насоса. Вы также можете получить рекомендации от специалистов, буривших вашу скважину. Они точно знают, каковы оптимальные рабочие параметры. Также не лишним будет сделать некоторый запас по мощности устройства, чтобы давление в системе быстро поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.





Установка поверхностного насоса

Теперь давайте рассмотрим, как насосная станция соединена с колодцем и системой труб в доме.

Таблица 1. Необходимое оборудование и материалы для установки насоса

  Описание

Насосная станция

Это оборудование состоит из самого насоса и мембранного бака. Они соединяются между собой гибкими или жесткими трубопроводами в зависимости от модели оборудования. Из корпуса насоса сбоку выходит мотор для подключения к электросети.

Фильтр для очистки воды

Если устройство не поставляется с собственным фильтром, его необходимо приобрести отдельно. Это гарантирует, что такие примеси, как песок, глина и другие вещества, не выйдут из воды.

Гофрированный шланг

Вам также понадобится шланг для забора воды. Мы используем гофрированный шланг, который может быть оснащен дополнительным фильтром предварительной очистки. В системе будет второй шланг - для забора воды. Это можно заменить системой труб в кессоне.

Обратный клапан фильтра

Обратный клапан с фильтром предотвращает обратный ток воды из трубопровода в колодец.

лента ФУМ

Для герметизации винтовых соединений нам понадобится электрическая лента. Можно также использовать гигиеническую нить или лен (коноплю). Последний вариант давно зарекомендовал себя как самый надежный - большинство сантехников используют его в работе.



Из инструментов нам пригодится набор гаечных ключей - разводных или кольцевых - и газ для работы в труднодоступных местах и крепления круглых труб. Если у нас нет электричества в кессоне, мы добавляем в список кабель необходимого сечения, гофрированную трубу для его изоляции и розетку для накладного монтажа.



Таблица 2. установка поверхностного насоса

Шаги Описание

Шаг 1 - Установите насосную станцию на ровной площадке

Если в вашем доме есть подвал, лучше всего установить насос там. Это позволит вам без проблем добраться до него, когда потребуется провести ревизию и ремонт оборудования. У вас не возникнет проблем с подключением насоса к электросети. Самое главное, вы сохраните насос сухим и теплым, что способствует повышению эффективности и долговечности. Здесь она соединяется с трубой, которая входит в кессон через глубокую траншею, где соединяется с обсадной трубой скважины.

Шаг 2 - закрепление насоса, чтобы он не дрожал от вибрации

Насосный агрегат должен быть надежно закреплен, поэтому необходимо предварительно подготовить монтажную площадку с ровной поверхностью. Если этого не сделать, устройство вскоре потеряет равновесие и может быть повреждено.

Генераторная установка крепится через отверстия в раме. Крепеж используем в зависимости от материала основания - для бетона берем металлические винтовые анкеры, а для дерева достаточно и саморезов.

Шаг 3 - Подключение к водозаборной части системы

После этого вход насоса можно соединить с трубой скважины. Диаметр трубы или шланга не должен быть меньше диаметра входа в устройство, иначе возникнет эффект "узкого места" и, соответственно, снизится производительность устройства. Перед выполнением соединений обмотайте резьбу фум-лентой.

Интересные знания! На ответной гайке будет прокладка, которая сама по себе должна удерживать воду, но всегда лучше убедиться в этом - тем более, что с дополнительной прокладкой вам не придется втягивать ее до конца. Для этой же цели можно установить дополнительную прокладку.

Подсоедините гофрированный шланг к входу насоса. При необходимости присоедините к этой цепи крупное сито.

Шаг 4 - Установите впускной обратный клапан (также включает фильтрующий элемент).

Накрутите обратный клапан на другой конец шланга, также уплотнив соединение герметиком. Затем погрузите этот конец в скважину или обсадную трубу и убедитесь, что он достиг нужного уровня. Нет смысла опускать его на дно, так как, несмотря на наличие фильтра, система будет засасывать много песка, что приведет к ускоренному засорению фильтрующих элементов и значительному падению напора. В идеале клапан не должен уходить в землю на 30-50 см и должен быть погружен в воду на глубину не менее 1 м.

Шаг 5 - Подготовка и первоначальный ввод в эксплуатацию очень важны

Каждый поверхностный насос имеет нагнетательное отверстие, которое перед вводом в эксплуатацию должно быть заполнено водой, чтобы избежать работы всухую. Если этого не сделать, устройство может быть уничтожено без возможности использования. Порт питания может быть расположен в разных местах, в зависимости от модели насоса. Поэтому не забудьте прочитать инструкцию и разобраться в вопросе.

Поэтому заполните нагнетательный патрубок водой так, чтобы шланг заливки и корпус насоса были полностью заполнены.

Шаг 6 - нагнетательный шланг закручивается через специальный разъем.

Затем насосная станция должна быть подключена к бытовым трубам. Если вы используете устройство для полива, принцип остается тем же - накрутите шланг, протяните его через себя и подсоедините к другому концу дождеватель или распылитель.

Совет: Чтобы избежать передачи вибраций от насоса к трубопроводу (что особенно важно при установке в подвале), используйте в качестве гибкого соединения с трубопроводом гофрированный шланг, рассчитанный на давление насоса.

Шаг 7 - Электрическое подключение (лучше всего использовать водонепроницаемую розетку)

Подключите кабель питания от насоса к электрической розетке. Также подключите поплавок, который не позволит насосу работать всухую, если уровень воды в колодце упадет.

Перед первым запуском откройте все краны в доме, чтобы стоячий воздух в системе мог свободно выйти. Не забудьте и о туалетах.



Если мы обратимся к внутреннему устройству поверхностного насоса, то ключевыми компонентами, влияющими на срок службы насоса, являются:

  1. Рабочее колесо, в частности, его материал. Латунные крыльчатки по-прежнему считаются самыми долговечными. В случае поверхностных насосов материал рабочего колеса имеет особое значение по сравнению с глубоководными насосами. Здесь мы имеем дело с верхними слоями воды, так называемыми верховодками, где песка и мусора гораздо больше, чем в скважине.
  2. Материал фланца также важен; предпочтительнее чугун.
  3. Как и в любом другом типе насосного оборудования, материал обмотки статора влияет на срок службы, при этом выигрывает медь. Однако алюминиевые аналоги дешевле, поэтому выбор остается за пользователем.

Рекомендации! Разные модели рекомендуются для разных целей. Наиболее популярные модели для перекачки воды из прудов, бочек, для заполнения накопительных резервуаров и орошения, а также, в составе насосной станции, насосы с удлиненным эжектором (серия JET L, JSW).

Поверхностный насос UNIPUMP серии JSW

Для систем автоматического полива наиболее популярны многоступенчатые модели (серия MH).

Поверхностный насос UNIPUMP серии MH

Для ферм, где требуется перекачивать большой объем воды в единицу времени, подойдут консольные насосы (серия CPM).

UNIPUMP Поверхностный насос серии CPM

Наиболее бюджетными представителями поверхностных насосов и традиционно самыми популярными для орошения, откачки прудов, смонтированных на лесах, являются вихревые поверхностные насосы (серия QB).

Поверхностный насос UNIPUMP серии QB.

Самовсасывающее устройство (эжектор) в конструкции поверхностного насоса позволяет перекачивать воду с максимальной глубины 8 м. Это характерно для всех производителей. Но бывают случаи, когда уровень воды находится на 10-14 м ниже поверхности, и подводное оборудование использовать невозможно. В этом случае поможет модель с дистанционным выталкивателем. Обратите внимание, что для этих моделей диаметр источника должен быть не менее 110 мм, в этом случае специально установленный на всасывающем шланге внешний эжектор позволит перекачивать воду с глубины до 14 метров (серия DP).

Поверхностный насос UNIPUMP серии DP

Вот еще один случай из обычной практики, поверхностный насос может быть установлен в технических помещениях, подвалах, где много влаги и часто внешний корпус сразу покрывается ржавчиной. Или другая история - источник воды в этом районе имеет высокое содержание элементов, которые немедленно вступают в реакцию с коррозией. В обоих случаях единственным подходящим решением является установка поверхностного насоса с корпусом из нержавеющей стали (серия JS).

Поверхностный насос UNIPUMP серии JS.

6. SPERONI KPM 50

Насос устанавливается на горизонтальной поверхности на глубине не более 7 метров. Существуют и другие модели с более высокими техническими характеристиками, но они излишни. Эта модель способна взаимодействовать с чистой водой. В случае загрязнения насос не сможет справиться с подачей воды и потребует очистки.

SPERONI KPM 50

Особенности:

  • производитель: Италия;
  • Тип: поверхностный, горизонтальный;
  • повышение давления: да;
  • глубина для погружения: 7 м;
  • скорость потока: 2,1 м3/ч;
  • напряжение питания: 220/230 V;
  • мощность: 370 W.

Преимущества

  • высокое качество сборки;
  • прочный и надежный в своем классе.

Недостатки

  • крыльчатка заклинивает, если долго стоит в режиме холостого хода (когда нет воды).

Насос SPERONI KPM 50.

5. ДЖИЛЕКС ДЖАМБО 60/35 Н-К

Модель предназначена для всасывания чистой воды только на глубину до 9 метров. Простая установка на горизонтальной поверхности. Одна из моделей автоматических станций без гидроаккумулятора. Поставляется со встроенным манометром. На практике не слишком засоряется грязной водой. Обеспечивает хорошее давление.

ДЖИЛЕКС ДЖАМБО 60/35 Н-К

характеристики:

  • производитель: Россия;
  • тип: поверхностный, горизонтальный;
  • повышение давления: да;
  • глубина погружения: 9 m;
  • пропускная способность: 3,6 м3/ч;
  • напряжение питания: 220/230 V;
  • мощность: 600 Вт.

Преимущества:

  • компактный;
  • защита от сухого хода;
  • хорошее мастерство.

Недостатки:

  • нет обратного клапана;
  • шумно.

Насос ДЖИЛЕКС ДЖАМБО 60/35 Н-К.

4. КРАТОН PWP-370

Высококачественная конструкция и длительный срок службы. Мощный регулируемый роторный двигатель выдерживает максимальные нагрузки, так как в нем установлена система защиты от перегрева. Насос конкурентоспособен с зарубежными производителями в своем ценовом сегменте. Насос легко устанавливается и демонтируется.

KRATON PWP-370

характеристики:

  • производитель: Россия;
  • вес: 5,4 кг;
  • усиление давления: нет;
  • глубина погружения: 8 m;
  • пропускная способность: 2,1 м3/ч;
  • напряжение питания: 220/230 V;
  • мощность: 370 W.

Преимущества

  • простота установки;
  • отличная производительность;
  • защита двигателя от перегрева;
  • низкий уровень шума.

Недостатки

  • Не имеет защиты от сухого хода;
  • Защита эффективна при 15-20 непрерывной работе.



GRUNDFOS PWP-370.

3. GRUNDFOS MQ 3-35

Мощный насос (850 Вт) с производительностью 3,9 м³/ч. Он не перегревается и круглосуточно обеспечивает водой жильцов дома. В эту модель встроена функция контроля давления. Электронная защита от сухого хода предохраняет насос от растрескивания, высыхания и заклинивания рабочих колес.

GRUNDFOS MQ 3-35

особенности:

  • производитель: Дания;
  • вес: 13 кг;
  • повышение давления: да;
  • глубина погружения: 8 m;
  • пропускная способность: 3 м3/ч;
  • напряжение питания: 220/230 V;
  • мощность: 850 Вт.

Преимущества:

  • бесшумная работа;
  • мощный и надежный;
  • более чем достаточно.

Конс:

  • Существуют модели, в которых механическое уплотнение требует замены после короткого периода эксплуатации.

GRUNDFOS MQ 3-35

2. UNIPUMP QB 60

Бюджетная компактная модель с простым горизонтальным поверхностным монтажом от российского производителя UNIPUMP. Насос подвержен воздействию восходящей влаги, поэтому его следует устанавливать в сухом и хорошо проветриваемом помещении.



UNIPUMP QB 60

характеристики:

  • производитель: Россия;
  • тип: поверхностный, горизонтальный;
  • вес: 5,8 кг;
  • усиление давления: нет;
  • глубина погружения: 5 м;
  • скорость потока: 1,8 м3/ч;
  • напряжение питания: 220/230 V;
  • мощность: 370 W.

Преимущества:

  • хороший напор воды;
  • является самым дешевым вариантом с такими характеристиками.

Недостатки:

  • для установки насоса требуется сухое и вентилируемое помещение;
  • сильно нагревается при длительной работе;
  • шумно.

Насос UNIPUMP QB 60.





1. UNIPUMP MH 500C

Российский производитель с брендом UNIPUMP выпустил несколько версий погружных насосов, и один из них имеет очень мощную 1800 Вт. Этот двигатель на насосе можно использовать для подачи воды не только в дом, но и для одновременного полива сада. Единственное, потребляемая мощность будет стоить дорого.

UNIPUMP MH 500C

характеристики:

  • производитель: Россия;
  • тип: поверхностный, горизонтальный;
  • повышение давления: да;
  • глубина погружения: 8 m;
  • пропускная способность: 9 м3/ч;
  • напряжение питания: 220/230 V;
  • мощность: 1800 Вт.

Преимущества:

  • мощный двигатель;
  • высокое качество сборки;
  • высокое давление в течение всего дня.

Конс:

  • шумно.
