Кессон для скважины

Автономная система водоснабжения решает проблему снабжения водой домов, расположенных вдали от городской инфраструктуры. Важным нюансом обустройства такой системы является полная защита скважины от всевозможных негативных факторов. Для этого устанавливается специальное устройство, называемое кессоном.

Кессон - это камера, предназначенная для сооружения устья скважины под поверхностью земли. Кессон построен над поверхностью земли для обеспечения легкого доступа и возможности прокладки водопровода для дома. Существует несколько вариантов таких структур. Застройщик, намеревающийся сделать автономное водоснабжение, должен внимательно изучить все типы кессонов для скважин и выбрать для себя оптимальный вариант.





Самостоятельная сборка кессона для скважины вполне доступна при соблюдении определенных правил. Давайте попробуем ознакомиться с типами кессонов и правилами их монтажа.

Что такое кессон и для чего он нужен?

Кессон - это герметичный сосуд. С самого начала кессоны использовались для подводных работ, а впоследствии имели все более широкий спектр применения. В частности, такие продукты начали использовать для защиты устья скважин.

Чаще всего владелец берет на себя круглогодичную эксплуатацию независимого водозабора. Однако сделать это в условиях резких годовых перепадов температур очень сложно. Летняя жара и сильные зимние морозы сильно затрудняют эксплуатацию скважины.

При отрицательных температурах вода, поступающая из глубины, может замерзнуть и повредить, а в худшем случае и разрушить насосное оборудование.

Кессон защищает оборудование от неблагоприятного воздействия внешних факторов.

Для того чтобы скважина работала эффективно, владелец должен обеспечить стабильную положительную температуру на устье скважины. Именно для этого используется кессон.

Это герметичный контейнер, который закапывается в землю и крепится к корпусу. Благодаря дополнительной изоляции устройство защитит скважину от низких температур. Кроме того, герметичный резервуар предотвращает попадание грунтовых и сточных вод, которые могут повредить чувствительное к влаге оборудование.

Для того чтобы кессон выполнял свою функцию, он должен быть правильно установлен. На рисунке показана схема установки

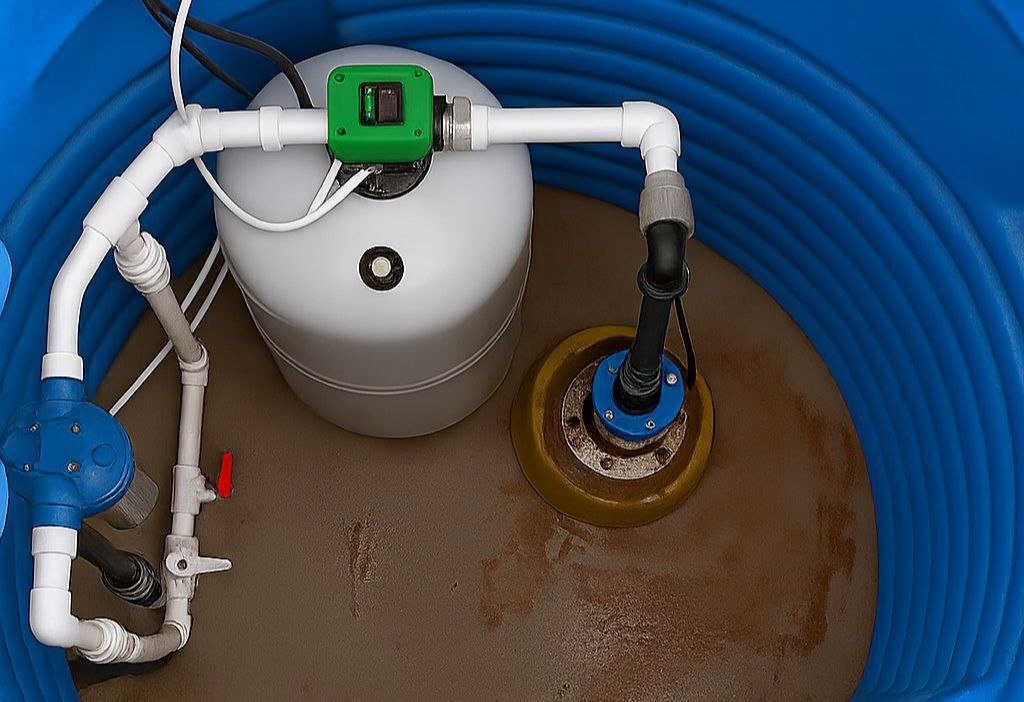

Кроме того, кессон является идеальным местом для установки насосного оборудования. Здесь он защищен не только от проникновения грунтовых вод, но и от насекомых и грызунов, которые могут повредить оборудование.

Закрытый кессон ограничивает нежелательный доступ к корпусу.





Кроме того, все оборудование, необходимое для эксплуатации скважины, может быть размещено внутри конструкции:

  • системы очистки и фильтрации; обратный осмос;
  • насосное оборудование;
  • трубопроводов и запорной арматуры, также с пневматическим или электрическим управлением;
  • автоматика для управления насосом и всей системой водоснабжения.

Кессон - это резервуар с горловиной, которая закрывается люком. Высота конструкции обычно составляет не менее двух метров, так как обсадная труба входит в конструкцию на глубине 1-2 метра.

Геометрия также варьируется. Они могут быть круглыми или квадратными в сечении. В первом случае их диаметр не должен быть меньше 1 м, иначе человеку будет очень трудно поместиться внутри камеры. Размеры кессона должны быть тщательно подобраны.

Галерея изображений Фото Кессон используется для различных целей. Кессон, построенный ниже уровня сезонного промерзания грунта, может вместить насосную систему с гидравлическим резервуаром, реле давления и фильтрами В основном кессоны строятся для глубоких скважин с погружными насосами Однако кессон полезен и для неглубоких скважин. Его глубина увеличивает максимальную глубину подъема насоса Расположение насосов в кессоне Кессон для глубоких скважин Поверхностный насос заливается в кессон

Слишком маленькая конструкция будет неудобна для размещения оборудования и проведения технического обслуживания и ремонта. Кессон большего размера стоит неоправданно дорого. Внешняя часть кессона в основном утеплена.

В дне кессона делается отверстие, в которое вставляется обсадная труба. В боковых стенках кессона делаются отверстия для прокладки электрических кабелей и водопроводных труб. Лестница также размещается внутри кессона, особенно в складном варианте.

Форма кессона может быть любой, главное, чтобы она была удобной для размещения оборудования и не мешала проведению сервисных работ.

Новый владелец скважины всегда задается вопросом, нужно ли оборудовать кессон, ведь это довольно дорогое мероприятие? Да, можно обойтись и без кессона. Но все не так просто.

Во-первых, в этом случае необходимо, чтобы выход скважины находился в отапливаемом помещении, например, в подвале дома. Это необходимо для защиты оборудования от замерзания. Следует понимать, что уровень шума от постоянно работающего оборудования будет высоким.

Во-вторых, потребуется скважинный адаптер. Это устройство представляет собой компактный гидравлический адаптер, который монтируется в обсадную трубу.

Он состоит из двух частей. Первый крепится к корпусу ниже уровня ГПЗ, а второй - к водозаборной трубе. Затем устанавливается подвижное соединение типа "ласточкин хвост", с помощью которого две части адаптера соединяются внутри скважины.

Устройство чрезвычайно просто в установке и эксплуатации. Кроме того, для многих владельцев скважин его стоимость, которая значительно ниже стоимости кессона, кажется очень привлекательной. Однако следует понимать, что установка адаптера значительно усложняет последующее профилактическое обслуживание и осмотр скважины. Кроме того, все оборудование должно быть размещено внутри здания.





Виды кессонов и их характеристики

Кессоны очень разнообразны по форме. Они бывают круглой и прямоугольной формы, с расширением или без расширения в нижней части.

Между тем, они четко делятся на три основных типа в зависимости от материала изготовления:

  • Бетон.
  • Кирпич.
  • Металл.
  • Пластик.
  • Полимерный песок.

Более ранние варианты с деревянными бревенчатыми стенами сегодня можно считать просто диковинкой или бесполезной экзотикой из-за их высокой цены, сложности конструкции и низких потребительских качеств.

В случае проблем с установкой не экономьте на размере котлована - главное, чтобы обеспечить доступность и удобство работы при монтаже кессона.

Материал, из которого изготовлена герметичная камера, в значительной степени определяет ее эксплуатационные характеристики. Рассмотрим подробнее характеристики оборудования, изготовленного из различных материалов.

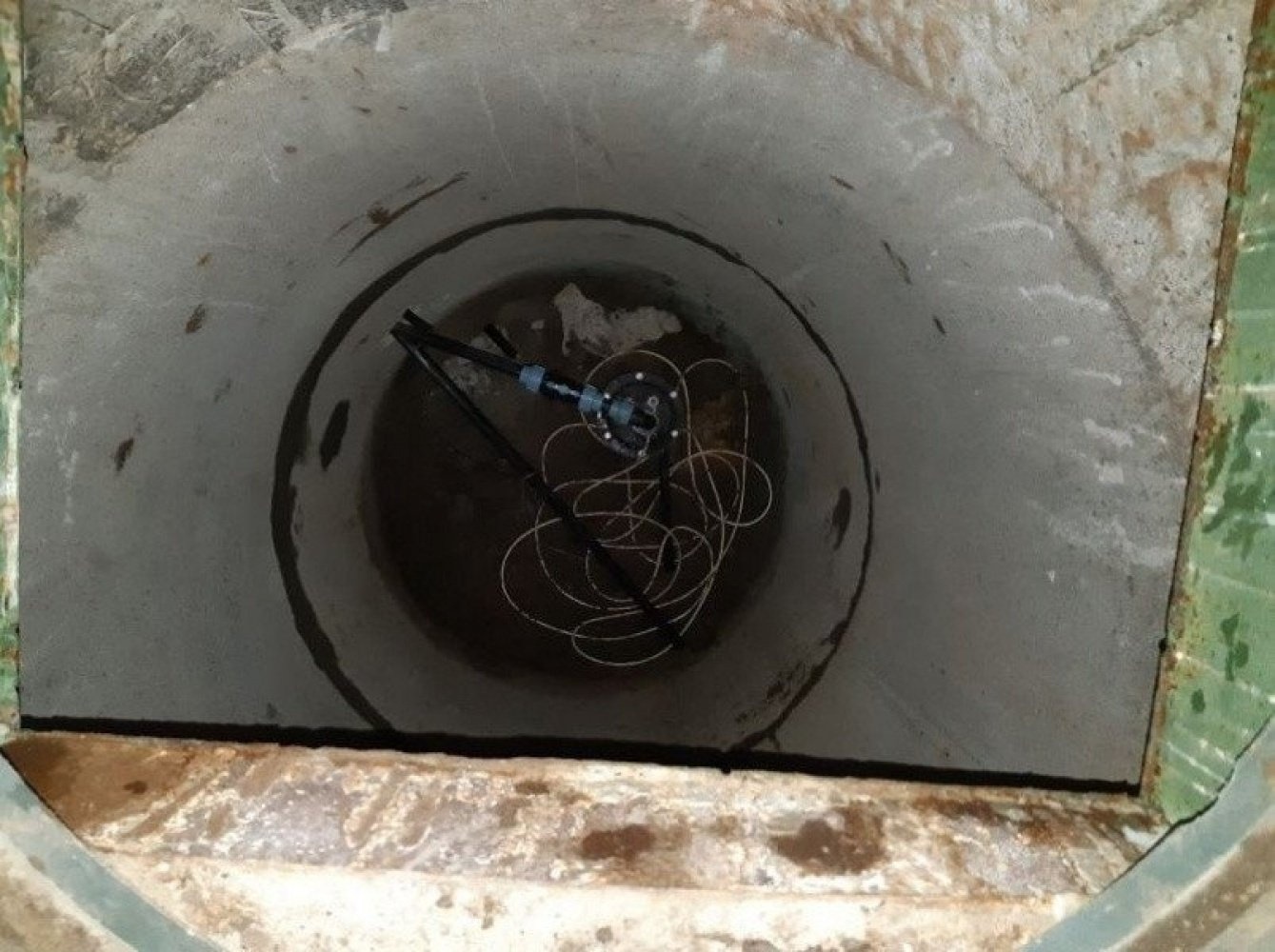

Вариант #1 — камера из бетонных колец или кирпича

Кессон из бетонных колец можно считать самым распространенным до недавнего времени. Она довольно проста в изготовлении, конструкция прочная и долговечная.

Такие кессоны изготавливаются двумя способами. В первом случае на подготовленный грунт укладываются железобетонные кольца, изготовленные на производстве. Когда они достигают необходимой высоты, на них ставится тарелка с крышкой.

Установка железобетонных колец проще и быстрее, чем установка пластикового или металлического кессона, который требует предварительного рытья котлована.

Бетонные кольца - наиболее распространенный вариант строительства кессонов для колодцев благодаря быстроте установки

Второй способ предполагает самостоятельную заливку конструкции. Делается фундамент, на котором устанавливается арматура для стен и, после заливки, для плиты перекрытия с люком.

В обоих случаях готовая конструкция обладает всеми преимуществами бетонных кессонов:

  • Неоспоримая долговечность и прочность. Бетон - очень прочный материал, который успешно противостоит сильным механическим воздействиям. Движения грунта не нарушат целостность камеры, и на стенах не появятся трещины. Долговечность хорошо подготовленной бетонной конструкции составляет несколько десятилетий.
  • Большой вес. Бетон имеет большой вес, что не позволяет камере подниматься вверх при повышении уровня грунтовых вод. По этой же причине бетонный кессон не требует дополнительного закрепления в грунте при установке.

Эксперты отмечают, что бетонные кессоны имеют ряд недостатков. Прежде всего, важно понимать, что бетон является гигроскопичным материалом. Он очень хорошо впитывает влагу, которая проникает в камеру и повреждает ее стенки. Поэтому для обеспечения долгого срока службы конструкции необходимо провести качественные гидроизоляционные работы.

Для лечения следует выбирать только высококачественные, современные материалы. Особое внимание следует уделить кольцевым швам, месту соединения с бетонным основанием и месту прохождения обсадной трубы через дно кессона. Практика показывает, что очень трудно добиться полной водонепроницаемости конструкции.

Еще одним недостатком бетонной камеры является плохая теплоизоляция. Чтобы обеспечить приемлемые температуры для работы оборудования, необходимо утеплить резервуар.

Большой вес, как и в случае с металлическим кессоном, является как преимуществом, так и недостатком конструкции. Установка бетонных колец невозможна без специализированного оборудования, транспортировка также затруднена. Все это значительно увеличивает стоимость установки кессона, в то время как цена колец относительно невысока.

Бетонная конструкция имеет большой вес, что в конечном итоге может привести к ее оседанию и повреждению насосного оборудования.

Большой вес также негативно сказывается на эксплуатационных характеристиках коробки. Со временем это может привести к постепенному оседанию блока, что неизбежно ведет к деформации установленного в нем оборудования. Большое количество недостатков делает бетонные кессоны малоинтересными. Они становятся все более предпочтительными по сравнению с другими вариантами.

Строения из кирпича имеют схожие преимущества и недостатки. Правда, на его строительство уходит гораздо больше времени, но зато в строительстве можно использовать сломанный и бывший в употреблении материал.

Фотогалерея Фото кирпичного кессона Кессон можно построить любой глубины и размеров В плане вывода водопроводных труб достаточно оставить отверстие при производстве кладки стен Кессон обычно размещают в середине кирпича, к качеству кладки особых претензий нет Пол внутри кирпичного кессона заливают бетонным раствором или выкладывают камнями Преимущества кирпичного кессона Вывод водопроводных труб Преимущества недорогого бетона Строительство пола кирпичного кессона

На конструкцию устанавливается бетонная плита перекрытия, на которую затем укладываются кладочные стены, а на них - полость пола с покрытием. Существует два варианта: с засыпкой или без засыпки.

Первый метод предполагает рытье котлована, который по размерам больше будущего кессона. После того как стены камеры построены и тщательно высушены, яма засыпается грунтом. Таким образом, за стенками кессона не остается пустот, которые могут быть затоплены дождевой водой.

Вариант без обратной засыпки заключается в подготовке ямы, размер которой точно соответствует будущему сооружению. Кирпичи укладываются в стену, но нет гарантии, что за ними не будет пустот. Первый вариант считается более трудоемким, но при этом более качественным и долговечным.

Преимущества кессонов для кладки включают:

  • Высокая надежность и долговечность. Правильно построенная кирпичная стена может выдержать сильные механические воздействия. Кирпичи достаточно прочны, чтобы противостоять любому смещению поверхности земли. Кроме того, из-за большого веса конструкция не всплывает на поверхность и не требует дополнительного крепления при установке.
  • Относительно низкая теплопроводность. Кирпичные стены плохо проводят тепло и поэтому устойчивы к низким температурам. Такие кессоны сохраняют тепло, поэтому дополнительное утепление конструкции требуется только в районах с очень суровыми зимами.
  • Важным преимуществом является экономическая эффективность. Стоимость кессона из каменной кладки, особенно если он изготовлен из бывшего в употреблении материала, не может сравниться с его пластиковыми, бетонными или металлическими аналогами. Цена кессона из каменной кладки значительно ниже, что очень привлекательно для владельцев скважин.

Сегодня железобетонные и кирпичные конструкции все больше уступают свои позиции металлическим и пластиковым аналогам. Эта позиция оправдана не только скоростью монтажа, но и ценой конструкций, полностью подготовленных к монтажу.

Раньше были популярны чугунные люки, но сейчас их вытеснили пластиковые - они легче, теплее и дешевле традиционных металлических.

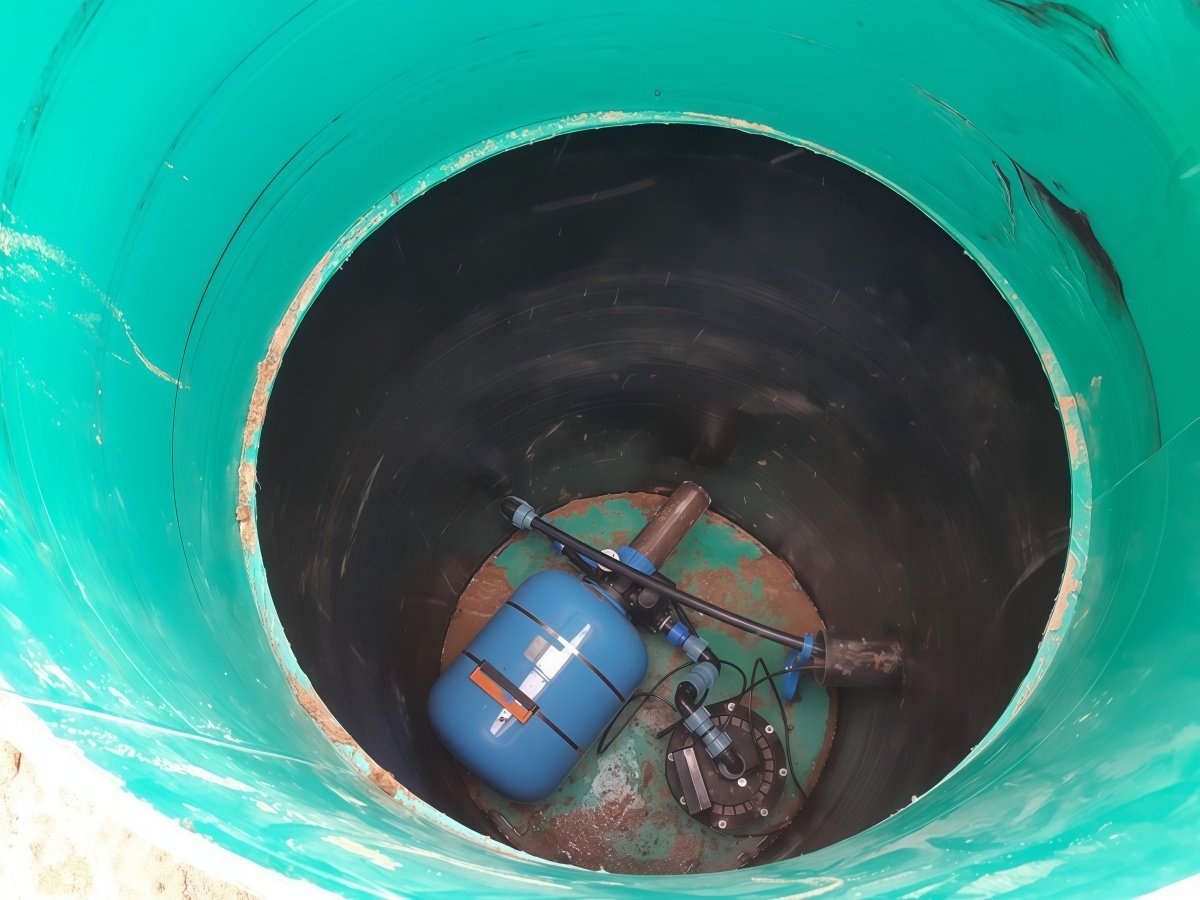

Вариант #2 — металлический кессон

Это фактически большой ящик из металла, в стенки которого вварены резьбовые муфты для прохода коммуникаций. Чаще всего он изготавливается из листового металла, оптимальная толщина которого составляет 3 - 4 мм. Лучший вариант - нержавеющая сталь. Но это серьезно увеличивает цену конструкции. Иногда можно встретить и более интересный дизайн алюминия.

Металлический кессон достаточно просто устроен, надежен. Легко собирается, служит долго. Очень прочная конструкция, при определенных навыках и наличии инструментов вы можете сделать ее самостоятельно. Требуется обязательная качественная изоляция.

При выборе или проектировании такого устройства следует обратить внимание на его форму. В идеале количество сварных швов должно быть как можно меньше, и они должны быть выполнены с высочайшим качеством. Малейший дефект сварного шва приведет к последующей потере целостности кессона.

Использование металлического резервуара имеет ряд преимуществ:

  • Высокая прочность и гибкость. Сталь - очень прочный и жесткий металл, который гарантирует целостность корпуса кессона при любых, даже самых значительных сдвигах грунта. Гибкость материала предотвращает возможные трещины в конструкции. Сосуды из пластика в этом сильно проигрывают металлическим резервуарам.
  • Длительный срок службы. Практика показывает, что средний срок службы качественных кессонов из металла составляет около 50 лет. Это сопоставимо со сроком службы самой скважины. Таким образом, правильно установленная и правильно эксплуатируемая емкость служит весь срок службы источника водоснабжения.
  • Избыточный вес. Камера из тяжелого металла характеризуется устойчивостью к оседанию мороза на землю. Его не нужно дополнительно закреплять при установке. В любом случае, такой кессон не будет сползать на поверхность. Кроме того, он не будет плавать сам по себе, что случается с плохо закрепленными пластиковыми аналогами.
  • Необходимая и достаточная герметичность. Правильно установленный металлический кессон герметичен. Он надежно защищает размещенное в нем оборудование от уровня грунтовых вод и грунтовых вод.

Есть и некоторые недостатки металлических изделий. Наиболее важным из них является подверженность коррозии. Чтобы избежать проблем, стены камеры следует регулярно покрывать свежим слоем защитной краски. Это будет очень легко сделать внутри, но почти невозможно снаружи.





Обрабатывается как внутренняя, так и внешняя часть клетки. А на стыки наносится не менее двух или трех слоев краски. К самодельным продуктам следует относиться точно так же.

Другим недостатком является высокая теплопроводность. Это приводит к необходимости организации дополнительного изоляционного слоя не только для крышки, но и для всей конструкции.

Из-за большого веса металлической камеры ее монтаж осуществляется только с помощью специализированного оборудования.

Значительный вес, который является одним из преимуществ металлических кессонов, может быть и недостатком. Внушительный вес конструкции серьезно затрудняет ее транспортировку и монтаж, который зачастую невозможен без специализированного оборудования.

Стоимость стальных изделий заводского изготовления выше, чем их пластиковых аналогов. Поэтому можно увидеть большое количество самодельных металлических кессонов, за качество которых нельзя поручиться.

  Форма металлических кессонов должна быть такой, чтобы было как можно меньше сварных швов. Это является потенциальным источником риска декомпрессии танка.

Даже если кессон выполнен из сварной нержавеющей стали, поверхность должна быть загрунтована и пропитана.

Хотя сварные швы имеют хорошее качество, они могут треснуть, если металл деформирован. Поэтому, даже если металлический кессон изготовлен из нержавеющей стали, он все равно нуждается в гидроизоляции. Черный металл необходимо покрыть гидроизоляцией. Однако даже если изоляция приклеена очень плотно и не пропускает воду, она не считается гидроизоляцией.

Проще говоря: сначала теплоизоляция - пеностекло, экструдированный полистирол или что-то подобное - волокнистые материалы здесь не подходят. Затем конструкция герметизируется гидроизоляционной мембраной или аналогичным материалом.

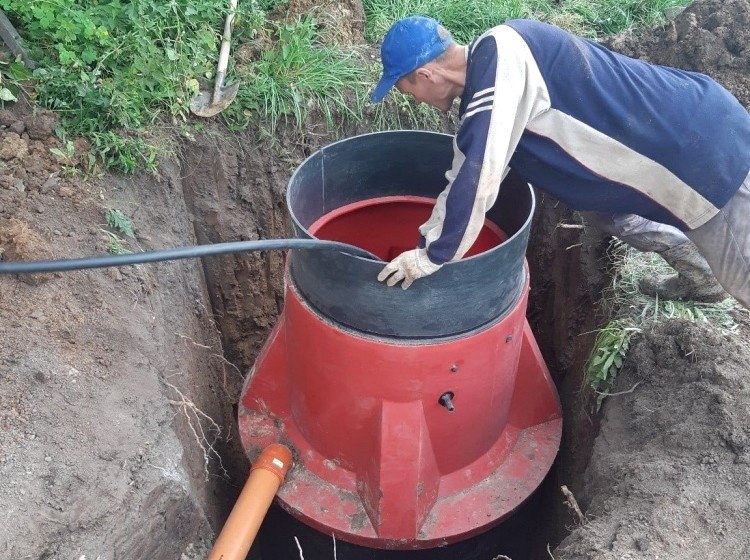

Вариант #3 — пластиковый кессон

Пластиковые кессоны можно считать самыми современными. Их преимуществами являются низкая стоимость, простота транспортировки и монтажа, а также долговечность. Пластик обладает хорошими изоляционными свойствами, поэтому он часто используется без дополнительной изоляции и не требует защиты от подземных вод.

Для изготовления кессонов используются три типа полимеров: полиэтилен, полипропилен и стекловолокно. Для изготовления пластикового бака можно использовать два метода:

  • Экструзионная сварка. Под давлением горячего воздуха образуется плотный и прочный сварной шов. Особенно эффективен при работе с рифлеными поверхностями.
  • Ротационное формование. В результате получаются литые контейнеры с цельным корпусом. Отсутствие швов обеспечивает полную герметичность.

Пластиковые камеры обычно состоят из двух частей: надполостной части и кессонной части. Первая часть может быть меньшего диаметра. Особенностью конструкции является зажимная втулка, которая обеспечивает герметичное соединение между корпусом и оболочкой.

Суда могут быть оснащены специальными обоймами для ввода кабелей и водопроводных труб. Пластиковые кессоны для скважин имеют ряд важных преимуществ:

  • Высокая коррозионная стойкость. Пластик не подвержен коррозии, поэтому резервуары из него могут прослужить 50 лет и более. Кроме того, они не требуют дополнительной антикоррозионной обработки специальными средствами. Это экономит время и деньги владельца.
  • Полная герметичность. Камеры из полимера абсолютно герметичны. Для технологических отверстий предусмотрены специальные фитинги, которые обеспечивают полную защиту от влаги. Поэтому нет необходимости в дополнительной гидроизоляции водной стороны конструкции. Однако для кессонов из других материалов, например, железобетона, это обязательное требование.
  • Малый вес. Конструкция отличается небольшим весом, что значительно упрощает процесс ее сборки и транспортировки. Монтаж пластикового кессона чаще всего может осуществляться без специализированного оборудования, что позволяет сэкономить значительные средства. Это невозможно при сборке бетонной или металлической конструкции.
  • Достаточная жесткость резервуара. Производитель имеет возможность варьировать толщину и форму стенок пластиковых кессонов, создавая конструкции с необходимой жесткостью. Существуют модели с внутренними ребрами жесткости для повышения прочности контейнера. В отдельных случаях могут быть выбраны модификации с усиленным основанием, предназначенные для работы в условиях высоких грунтовых вод.
  • Хорошие теплотехнические свойства. Пластик обладает низкой теплопроводностью, поэтому в большинстве климатических зон стены кессона не потребуют дополнительной изоляции. Только крышку бака необходимо защитить от холода. Если кессон будет использоваться в районах, где возможны сильные морозы, стены кессона также должны быть утеплены.
  • Возможность модернизации. Производители пластиковых резервуаров предлагают ряд компонентов, облегчающих использование кессона. Это могут быть дополнительные внутренние лестницы, специальная полка под изоляцией крышки, откидная надземная секция для более удобного доступа внутрь конструкции и многое другое.

Стоит отметить два недостатка пластиковых контейнеров. Первое - это их восприимчивость к деформации. Чтобы компенсировать этот недостаток, следует выбирать для своего типа почвы. В продаже можно найти различные модификации с толщиной стенки от 10 и до 40 мм.

Также можно заменить внешнюю почвенную засыпку цементным раствором. Ширина этого элемента может составлять 80-100 мм по периметру кессона. Другой вариант - засыпка песчано-цементной смесью. Эксперты рекомендуют использовать соотношение 5:1.

Вторым недостатком является смещение пластиковой камеры. От этого можно избавиться, уложив в основание резервуара бетонную подушку. После установки пластиковую конструкцию следует закрепить на бетонном основании, чтобы предотвратить ее выталкивание из земли. Все эти меры увеличивают стоимость установки таких кессонов.

Ребра в кессоне не могут служить защитой от сжатия грунта, который имеет тенденцию к расширению во время морозов.

Преимущества и недостатки пластиковых кессонов:

Вариант #4 — полимерпесчаные кессонны

Относительно недавняя доступность сборных пластиковых кессонных скважин делает их хорошим вариантом для кессонов. Конструкция резервуара состоит из нескольких колец, конической крышки с люком и дна. Он изготовлен из современного композитного материала, состоящего из песка и пластика.

Жесткость, необходимая для резервуара, достигается путем добавления песка в матрицу из полимера.

Полимерная песочница состоит из нескольких элементов, соединенных между собой системой "шпунт-паз".

Полимерные песочные камеры относительно недороги и имеют множество преимуществ:

  • Устойчивость к внешним воздействиям. Композитный материал не подвержен коррозии, не вступает в химические реакции и обладает высокой прочностью. Он успешно противостоит механическим воздействиям, морозоустойчив и имеет очень низкую степень поглощения влаги.
  • Чрезвычайно прост в установке. Конструкция выпускается в виде элементов, оснащенных шпунтовыми и пазовыми соединениями. Это позволяет быстро и эффективно собрать контейнер нужного размера. Для его установки на месте не требуется специального оборудования.
  • Малый вес отдельных компонентов. Вес каждой детали для сборки полимерно-песчаной конструкции не превышает 60 кг, что позволяет собирать камеру двум людям и помощнику. Кольца и другие компоненты кессона можно перевозить с помощью прицепа легкового автомобиля.
  • Обеспечение идеального уплотнения. Правильно собранная полимерпесчаная камера полностью герметична. Для выполнения технологических отверстий в его стенках можно использовать обычные бытовые инструменты. После установки труб отверстия следует заделать любым подходящим составом.
  • Длительный срок службы. Производитель гарантирует, что его продукт прослужит не менее ста лет без изменения своих свойств. Поскольку полимерпесчаные изделия еще достаточно "молоды", это не удалось проверить на практике.

Однако невозможно гарантировать герметичность в местах соединения конструктивных элементов судна. Поэтому специалисты рекомендуют перед установкой камеры попробовать заделать будущие стыки герметиком или, как правило, битумной шпаклевкой. Такой шов будет лучше удерживать влагу.

Немного о полимерно-песчаной скважине, которую можно использовать в качестве кессона:

Общие рекомендации по установке

С инженерной точки зрения, установка кессона для скважины необходима для размещения оборудования и защиты устья скважины от повреждений, ливневых вод и мусора, попадающего в производственную зону.

Кессон для скважины гораздо более экономичен с точки зрения эксплуатационных расходов - в отличие от надземных сооружений, он обычно не требует обогрева (при условии, что он стоит ниже расчетной глубины промерзания). Хотя, возможно, и нет - если он стоит выше, то зимой будет вытеснен.

Затонувший кессон также может быть выдавлен грунтом. Особенно в тех случаях, когда в районе есть проблемы с высоким уровнем грунтовых вод. Поэтому целесообразно "якорить" не только легкие пластиковые, но и более устойчивые металлические системы. Технически это очень легко сделать. Под кессон скважины заливается бетонная плита, к которой анкерными болтами крепится дно кессона.

В сильно увлажненных районах можно обойтись без бетонного основания - достаточно хорошего песчаного основания. Однако под кессон все равно потребуется тяжелая плита. Поэтому его всегда лучше планировать, независимо от геологических особенностей местности. В любом случае, кессон должен быть вертикальным - это абсолютная необходимость.

Высота конструкции составляет около двух метров - такой размер позволяет удобно перемещать и размещать оборудование, а также углублять кессон ниже глубины промерзания.

Важное замечание: при покраске кессона изнутри действуют те же правила, что и при очистке резервуаров - даже при наличии регулярной вентиляции

Даже если вы соблюдаете все условия, нелишним будет установить греющий кабель в магистральных трубах на случай, если что-то пойдет не так.

Электрический кабель, питающий насос и автоматику, не прокладывается непосредственно в земле. Его не нужно закапывать, как водопроводные трубы, но его все равно нужно защищать. Он имеет двойную изоляцию, но этого недостаточно. Лучше не использовать гофрированную трубу, которая очень популярна для наружных установок. Трубы из ПНД являются наилучшим вариантом.

Трубу с электрическим проводником следует проложить под землей на небольшой глубине около 30 см от поверхности. Причина проста - мороз не причиняет вреда, но на всякий случай нужно быть уверенным, что труба случайно не повреждена. Руководство простое: закапывайте трубу больше, чем на штык лопаты.

Водопроводные трубы должны быть закопаны глубже - ниже уровня промерзания. Вход в дом по поверхности возможен только в том случае, если участок трубы изолирован от уровня сезонного замерзания до точки входа в здание. Лучше поднять оборудование над полом кессона. Легко, но обязательно. В случае наводнения.

Все электрооборудование в кессоне должно быть заземлено. И хорошей идеей будет включить в электрическую схему автоматический выключатель УЗО. Безопасность никогда не бывает лишней. Скорее, его может не хватать.





Обсадная труба скважины входит в кессон через фитинг чуть большего диаметра. Например, учитывая современные обсадные трубы, для общей обсадной трубы диаметром 146 мм придется использовать муфту диаметром 133 мм.

Трубка отверстия не должна быть вровень с дном камеры - всегда немного выше. Превышение составляет от 40 до 50 см. В случае наводнения.

Гильза и осадная труба герметизируются на стыке. На скважину устанавливается оголовок - специальная герметизирующая крышка с отверстиями для кабеля погружного насоса и прохода трубы ПНД от насоса. К нему также прикреплен кабель питания насоса. Крышка защищает скважину от грязи и случайных загрязнений.

Вход в камеру кессона традиционно оформляется в виде люка. Дизайн зависит от личных предпочтений. Во всех случаях предпочтительнее использовать два люка, просто из соображений экономии тепла.

Для удобства установки и эксплуатации люк располагается над отверстием.

Как правило, вход в дымоход должен быть сделан на месте. Он не обязательно должен находиться в центре. Вполне допустимо сдвинуть его, сделать асимметричным. Но здесь нужно помнить, что выход из скважины и люк кессона должны быть соосны, это очень удобно при ремонте и монтаже оборудования. Проще говоря, желательно устанавливать входной колодец непосредственно над оголовком скважины.

Все о монтаже и подключении

В целом, процедура установки аналогична для всех типов кессонов. Хотя есть и некоторые различия, которые будут рассмотрены ниже.

Выкопайте котлован для кессона большего размера, чем сам кессон, как минимум на 30 см. Это поможет и расположить его более точно, отрегулировав схождение колодца трубки и гильзы для его прохождения. Кроме того, это позволит утеплить или усилить стены, чего требует пластиковая конструкция.

Как упоминалось выше, обсадная труба скважины обрезается на будущую высоту дна камеры. Дно котлована закрывается песчаной подушкой толщиной 20 - 30 см. Песчаная подушка заливается водой для уплотнения. Поверх подушки заливается бетонная плита, которая армируется стальной сеткой.

На нем можно заранее установить анкерные болты для фиксации кессона. Однако существует большая вероятность совершить ошибку. Поэтому гораздо удобнее сначала установить кессон на место, а затем просверлить в плите отверстия для крепежа.

Сейчас существует множество вариантов крепежа для стоек и клиньев, поэтому найти что-то подходящее не составит труда.

На фото видно, как этого делать не следует - теплоизоляционные маты будут собирать воду и очень быстро перестанут работать

Теперь немного об особенностях той или иной схемы строительства.

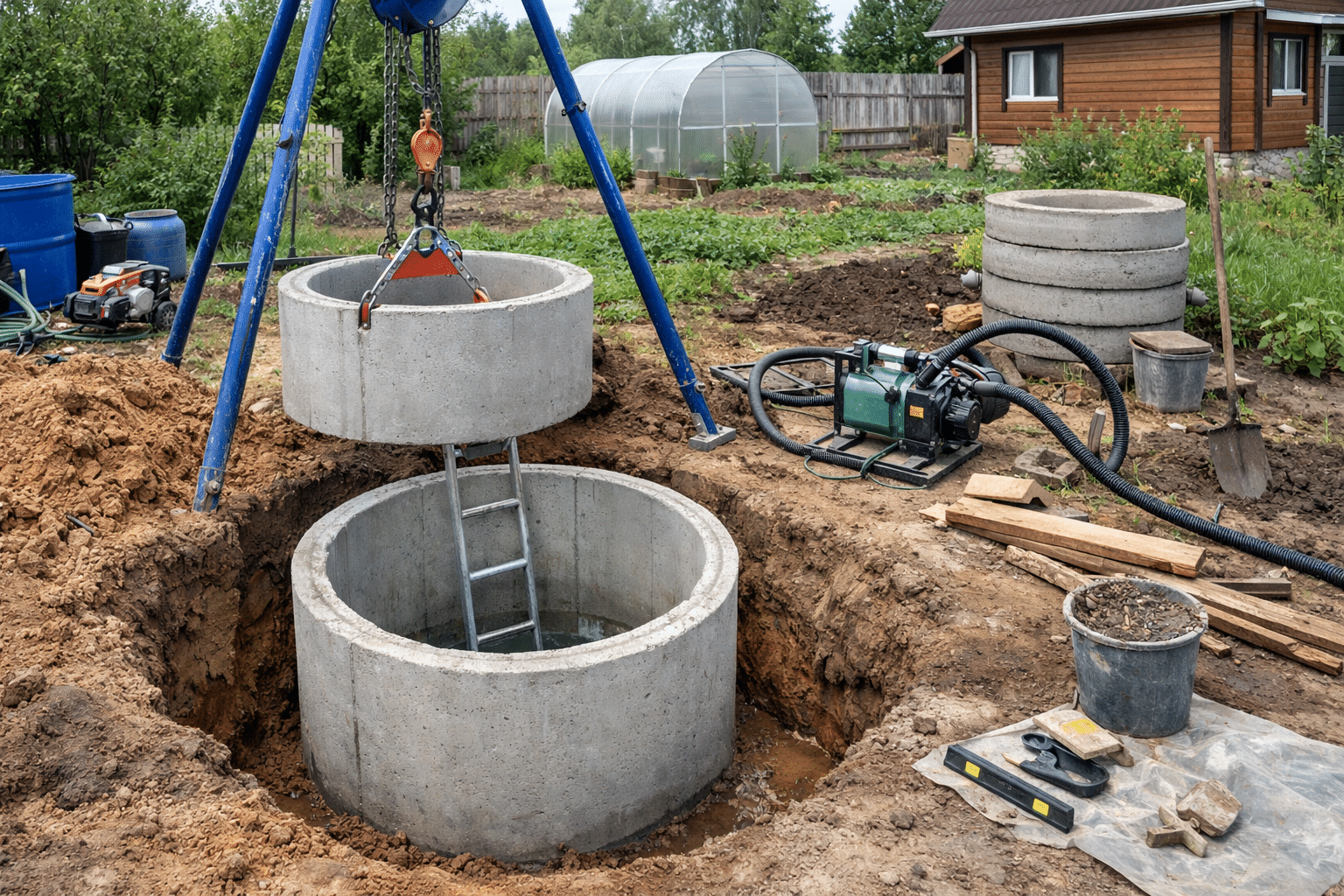

Монтаж кессона из бетонных колец

Технология не особо отличается от монтажа колодезных колец. Только на гораздо меньшую глубину. В случае смещения грунта кольца крепятся друг к другу стальными пластинами.

Швы между кольцами заполняются цементным раствором, а прижимаются - распределяются чистым цементным раствором без песка или других впитывающих добавок.

Бетон все равно пропускает воду, даже если не интенсивно. Поэтому необходимо заранее позаботиться о гидроизоляции стенок кессона. Часто для этой цели используется асфальтовый войлок или пластиковая пленка, на которую нанесен битумный состав. Метод имеет право на жизнь, но лучше использовать армированные стекловолокном материалы или гидроизоляцию. Или подобное.

Фотогалерея Этап 1: Проще и быстрее вырыть траншею для организации кессона Этап 2: С использованием технологии также лучше выполнять транспортировку бетонных колец к месту установки кессона Этап 3: Кольца устанавливаются в траншею, при этом каждый второй замок имеет фаску. Этап 4: После установки всех колец и подключения коммуникаций производится обратная засыпка вынутого грунта в траншею Выемка грунта для кессона Транспортировка колец на участок Установка колец в засыпку траншеи

Бетон демонстрирует неплохие показатели морозостойкости и морозоустойчивости, но даже в этом случае его обычных свойств недостаточно. Требуется дополнительная изоляция. Используемая изоляция не должна впитывать воду, иначе она будет бесполезна. И он должен выдерживать давление грунта - со временем грунт может сжать мягкую теплоизоляцию до толщины листа бумаги.

Поэтому предпочтение отдается наиболее плотным и прочным сортам, чаще всего различным сортам плитной изоляции. Можно посоветовать вспененное стекло - однако это очень дорогой вариант. Более бюджетным вариантом изоляции является экструдированный полистирол. Или, как его сокращенно называют, ЭППС.

Фотогалерея Если есть возможность поднять уровень грунтовых вод до уровня монтажа бетонного кессона, конструкцию следует защитить битумным составом Гидроизоляция бетонных элементов будущего кессона может осуществляться как в котловане, так и на поверхности После обработки гидроизоляционным составом бетонные кольца устанавливают в котлован Покрытый битумным составом, кессон отлично противостоит действию грунтовых вод, защищает установленное в нем оборудование от влаги Гидроизоляционный состав оказывает увлажняющее действие на бетон кессона

Самым дешевым утеплителем, вероятно, является пенополистирол. С ним легко работать, а его высокая горючесть не играет роли при укладке в грунт. Однако он менее устойчив к сжатию и не очень долговечен - через несколько лет его придется заменить.

Изолируются не только стены, но и плита перекрытия. Но это гораздо проще, чем утеплять стену. Только помните, что изоляция не должна выходить за периметр кессона - иначе она просто оторвется при усадке - конструкция в любом случае довольно тяжелая.

Еще один интересный момент. Часто рекомендуется не делать дно бетонных кессонов. То есть, установка колец непосредственно на песчаную подушку и гравийный дренаж. Мотивация проста: если образуется конденсат, он уйдет в почву.

Или второй вариант этого решения: не заполнять цементным раствором стык между нижним кольцом и бетонным основанием. Причина та же - чтобы обеспечить выход возможного конденсата.

Изоляция бетонного кессона - задача не из легких, принцип оболочки поддается ей.

Трудно рекомендовать такие варианты для тиражирования. Единственная причина заключается в том, что эта схема будет работать только на высокой сухой земле. В других случаях заглубление на два метра под поверхность послужит своей цели - кессон будет затапливаться не реже одного раза в год. И, следовательно, он не будет служить своей цели.

Проблема конденсата решается простой изоляцией. В крайнем случае, мы просто вводим вентиляцию в конструкцию - как в подвале.

Отсутствие бетонного основания под кольцами вообще неприемлемо - из-за малой площади основания. Другими словами, существует риск чрезмерной усадки. Это, в свою очередь, может привести к деформации входящих труб. Принцип прост: все должно быть прочным и надежным. Чем меньше последующих корректировок и вмешательств потребуется, тем лучше.

Проходы труб через стены изолируются так же, как и вводы через фундамент дома - цементным раствором и битумной смесью снаружи.

Колодец защищен специальной крышкой, которая обеспечивает все необходимое

Монтаж металлического кессона

Установка металлического кессона требует заливки фундаментной плиты и закрепления. Перед сборкой внешняя поверхность коробки покрывается гидроизоляционной мембраной. Интерьер загрунтован. Это обязательно даже для нержавеющей стали. Теплоизоляция обязательна. Несколько иной способ передачи сообщений.

Обсадная труба просто вставляется в гильзу, герметично приваренную к днищу. Для других вводов в стены предусмотрены приваренные гильзы. В них элементарно вкручиваются необходимые разъемы, что позволяет вывести водопроводные линии (для общего водоснабжения, для полива сада, для бассейна и так далее) и провести силовой кабель к электронасосу.

Последовательность обычно следующая:

  • Под кессоном выкапывается яма.
  • Делается фундамент - подушка из песка и бетонная фундаментная плита.
  • Обсадная труба обрезается по размеру.
  • Над котлованом кессон устанавливается на шпалы или швеллеры и тщательно выравнивается до совмещения трубы скважины и гильзы.
  • Кессон окончательно устанавливается в исходное положение.
  • Для подведения воды к дому и другим выкапываются опорные траншеи.
  • Все инженерные коммуникации подключены.
  • Устанавливается теплоизоляция и гидроизоляция.
  • Кессон засыпается землей - обратная засыпка.

В этой схеме могут быть дополнения и изменения в зависимости от условий на участке и задач. Но вот рытье траншей под поставку кессона лучше производить после его установки - просто перепрыгивать через лишние траншеи и ямы на ?

Отзывы
Нет отзывов.
Имя
E-mail (не обязательно)
Оценка
Сообщение

Бурение скважин – г.Чебоксары, Базовый проезд, 34.

Тел.: 8 (8352) 38 06 38. Email: avtolit21@yandex.ru

Отзывы о нас

Политика конфиденциальности
8 (8352) 38 06 38
Звонок по России бесплатный
Сделано на платформе TOBIZ.NET
Политика конфиденциальности

Данный сайт уважает Ваше право и соблюдает конфиденциальность при заполнении, передаче и хранении Ваших конфиденциальных сведений.
Размещение заявки на данном сайте означает Ваше согласие на обработку данных и дальнейшей передачи ваших контактных данных нашей компании.
Под персональными данными подразумевается информация, относящаяся к субъекту персональных данных, в частности имя, контактные реквизиты (адрес электронной почты) и иные данные, относимые Федеральным законом от 27 июля 2006 года № 152-ФЗ «О персональных данных» к категории персональных данных.
Целью обработки персональных данных является информирование об оказываемых услугах нашей компании.
